Sensor BRAX identifica descargas parciais e evita falha grave em painel de média tensão
Em uma subestação de média tensão monitorada pela plataforma BRAX, o sistema identificou o início de descargas parciais (DPs) em um dos painéis — um fenômeno que, se não tratado a tempo, pode evoluir para um arco elétrico e causar danos severos à instalação. Graças à detecção antecipada, o cliente conseguiu agir antes que o problema se agravasse.
O Desafio
Descargas parciais são pequenas rupturas na isolação elétrica que, muitas vezes, não são perceptíveis a olho nu nem detectadas por inspeções convencionais. Quando não identificadas a tempo, podem evoluir progressivamente até resultar em um arco elétrico, com risco de parada não programada, danos ao equipamento e prejuízos financeiros relevantes.
O painel em questão fazia parte de um conjunto de ativos monitorados continuamente pela solução BRAX, com sensores instalados para acompanhar, entre outros parâmetros, a ocorrência de descargas parciais por ultrassom.
A Solução BRAX
O monitoramento foi realizado pelo sensor BRAX DPTU01, projetado para detectar descargas parciais por ultrassom e, simultaneamente, monitorar temperatura ambiente, umidade e temperatura de ponto de orvalho — parâmetros que ajudam a contextualizar e validar a ocorrência do fenômeno.

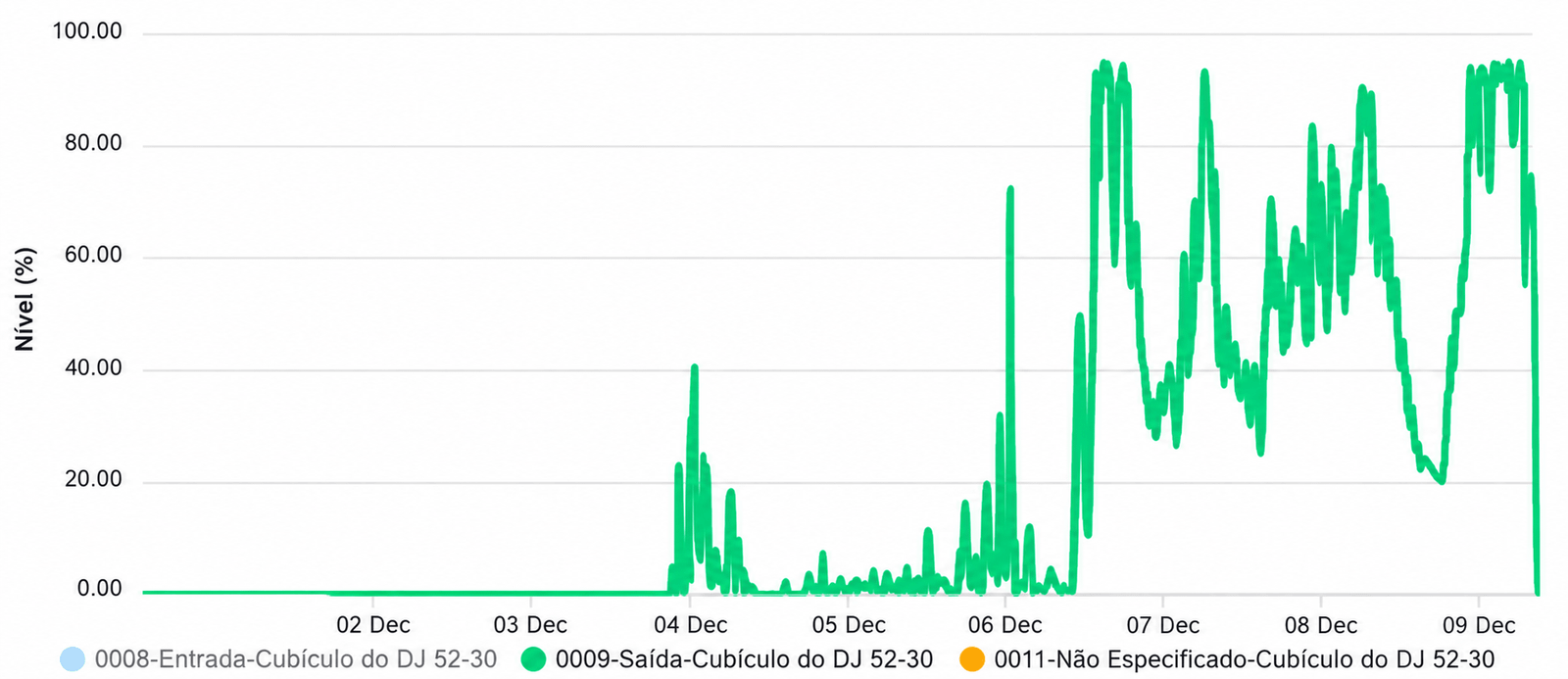

Assim que a plataforma de monitoramento sinalizou a presença de DPs, a equipe de manutenção do cliente, em conjunto com o time técnico da BRAX, passou a acompanhar de perto a evolução do quadro, dado registrado continuamente pela plataforma.

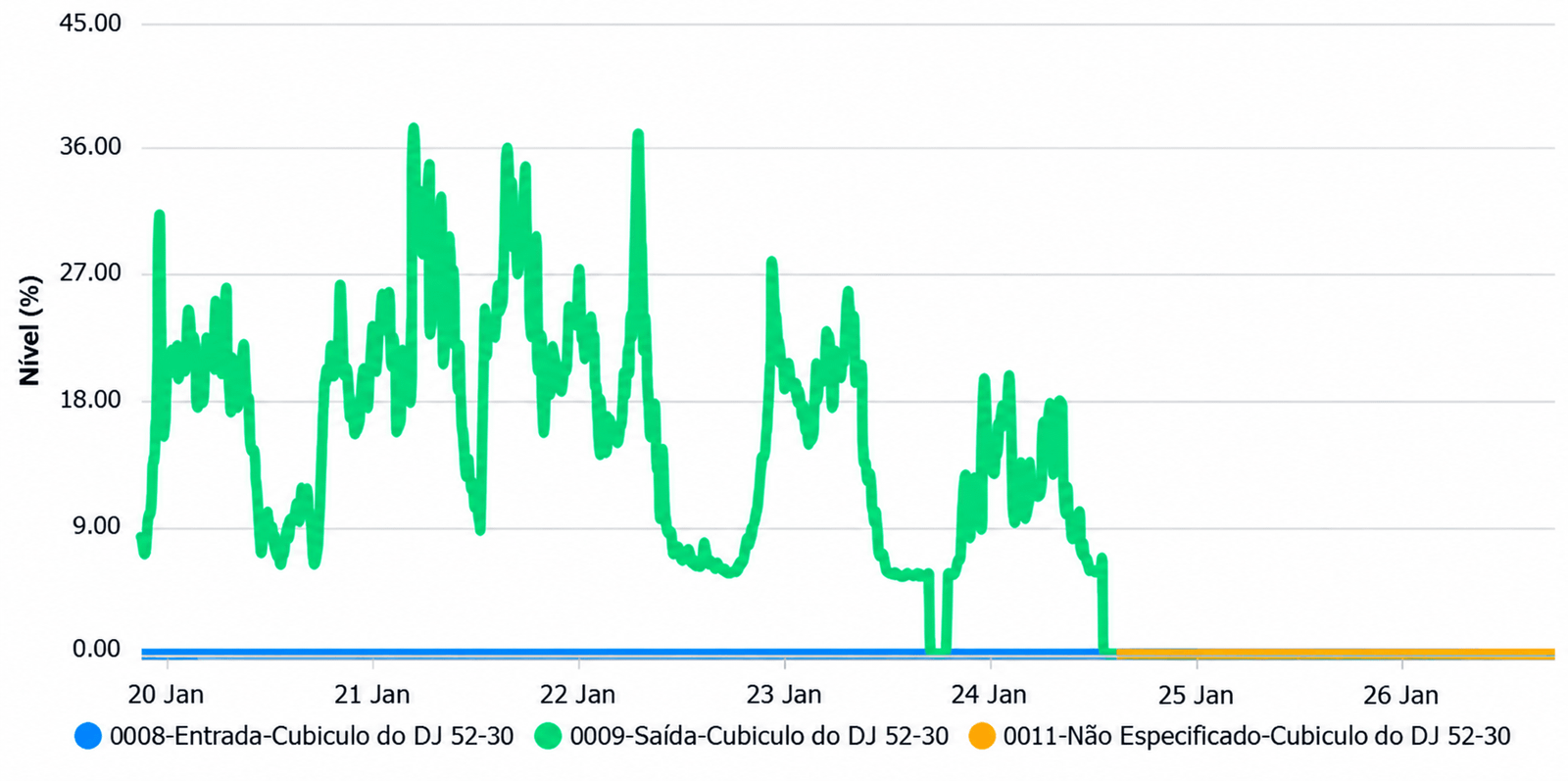

Com base nesse acompanhamento, foi possível planejar o desligamento do ativo de forma controlada, em vez de esperar por uma falha não programada. No momento do desligamento, o sensor deixou de registrar novas ocorrências de DPs, confirmando o diagnóstico.

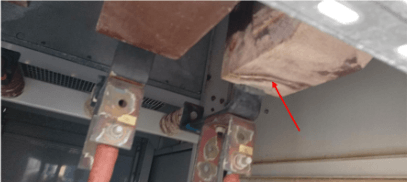

Com o ativo desenergizado, a equipe de manutenção realizou uma inspeção detalhada e localizou a origem do problema: um transformador de corrente (TC) danificado, com uma rachadura em seu corpo — exatamente o ponto onde as descargas parciais estavam ocorrendo.
Após a substituição do TC e a realização da manutenção necessária, o ativo foi religado. A plataforma BRAX confirmou a eficácia do reparo: o sensor não voltou a registrar novas descargas parciais.
Resultado
- Identificação precoce de um defeito que, sem monitoramento, provavelmente só seria percebido após uma falha.
- Diagnóstico preciso da causa raiz (TC trincado), direcionando a manutenção corretiva de forma assertiva.
- Transição de uma possível falha catastrófica para um desligamento programado e controlado.
- Prevenção de danos maiores à instalação e dos prejuízos financeiros associados a uma parada não planejada.
Este caso ilustra o valor do monitoramento contínuo de descargas parciais: ao antecipar o alerta, a BRAX permite que decisões de manutenção sejam tomadas com base em dados, evitando que um pequeno defeito evolua para uma falha de grandes proporções.
